GZPD-800TUA型 開關柜局部放電在線監測裝置
上一個產品： GZPD-800M型 脈沖法局部放電及溫度監測裝置
下一個產品： GZPD-900-WRT型 開關柜多狀態智能監測裝置
詳情介紹
系統結構原理
GZPD-800TUA型開關柜局部放電在線監測裝置適合新建變電站開關柜運行前加裝，采集裝置采用單根數據總線 和供電一體化多芯電纜進行連接，實現了布線數量的最小化。系統采用多種抗干擾措施，保證了監測數據的真實可靠。
圖1 GZPD-800TUA型開關柜局部放電在線監測裝置系統結構圖
(可連接傳感器：特高頻(UHF)局放傳感器、超聲波傳感器、TEV傳感器)
主要組件介紹
1、局部放電采集裝置
采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗，各臺數據采集裝置通過485總線和 Modbus-RTU協議組網實現遠程通訊。

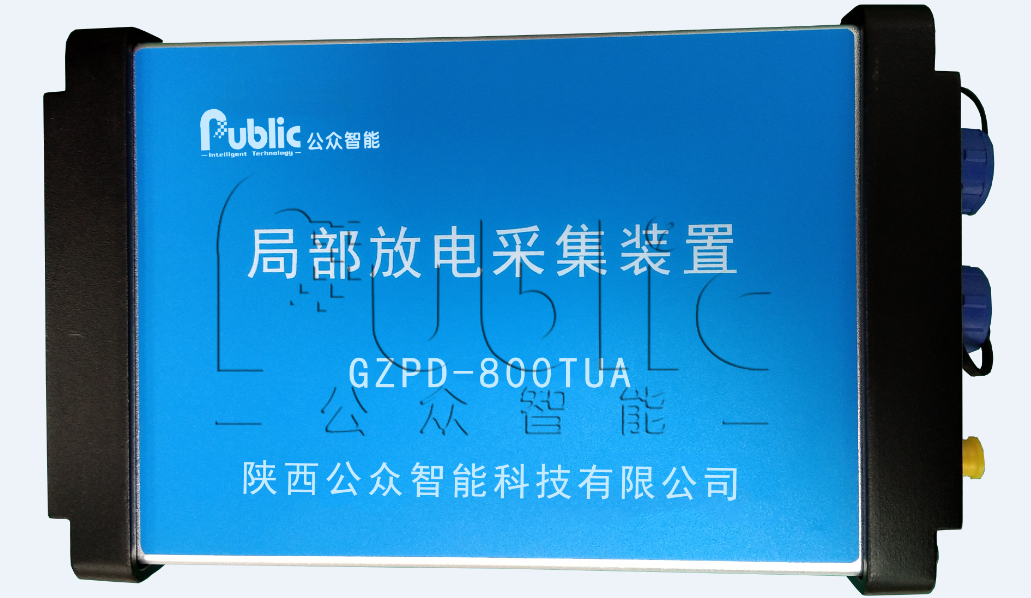

圖2 局部放電采集裝置

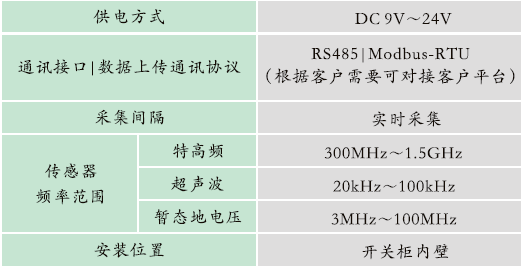

技術指標：
2、特高頻(UHF)局放傳感器
特高頻(UHF)局放傳感器是針對開關柜設計的安裝簡便、靈敏度高的局放測量傳感器。該傳感器外殼采用鋁 合金材料，外表采用氧化絕緣工藝處理，對開關柜內部空間300MHz～1.5GHz頻帶的局部放電電磁波信號有優越的響 應性能，能夠?qū)崿F(xiàn)對開關柜局部放電信號的耦合。

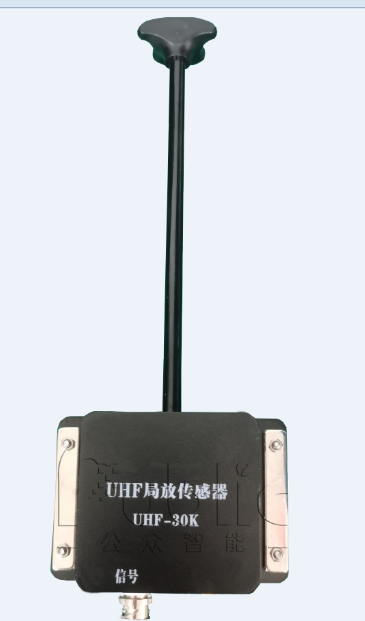

圖3 特高頻(UHF)局放傳感器

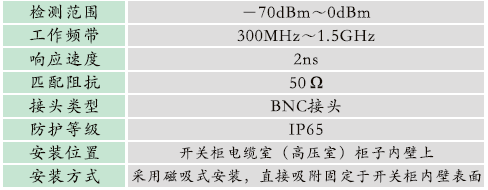

技術指標：
3、超聲波傳感器及暫態地電壓(TEV)傳感器
超聲波傳感器及暫態地電壓(TEV)傳感器具有高靈敏非直接接觸式特點，直接吸附安裝于開關柜柜壁表面。

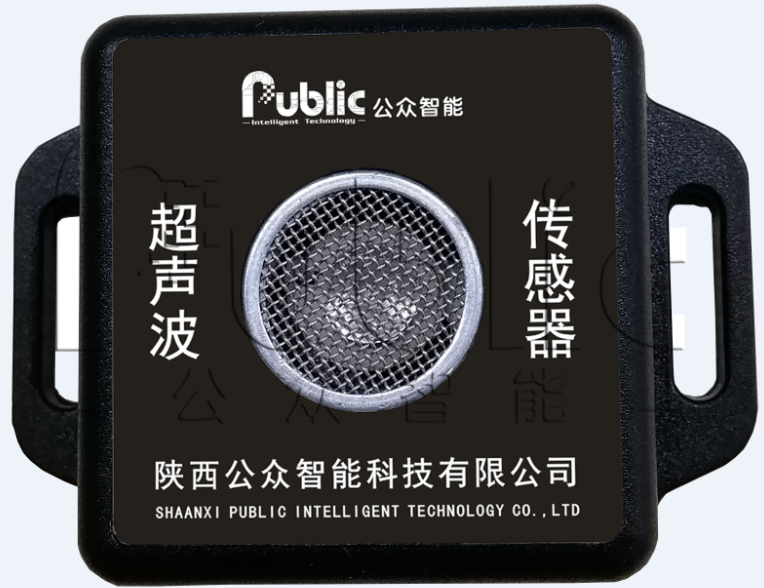

圖4 超聲波傳感器
技術指標：

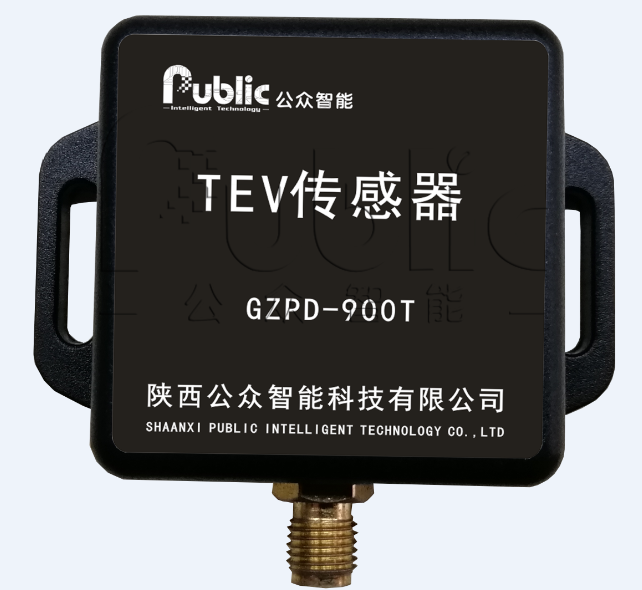

圖5 暫態地電壓(TEV)傳感器

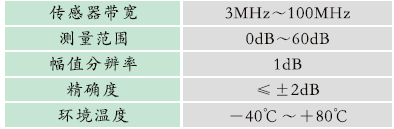

技術指標：
現場安裝圖片
圖6 現場安裝圖片
