GZHL-01型 接地環流在線監測系統
上一個產品：無
下一個產品：無
詳情介紹
產品概述
GZHL-01型接地環流在線監測系統適用于10kV以上單芯電纜的多點接地故障檢測，系統采用環流法原理實時監 測金屬護套環流及其變化量，可實現電纜金屬護套多點接地故障的在線監測，能夠及時準確的發現接地故障，保證 電纜安全、可靠運行。
系統結構原理
GZHL-01型接地環流在線監測系統通過安裝在電纜接頭接地引出線或交叉互連線上接地環流互感器，來獲取接地線上電流的大小;每相接頭需安裝1只護層電流互感器，該傳感器采用坡莫合金作為傳感器的磁芯材料，精度高，耐飽和電流能力強。傳感器輸出的電流信號通過電纜接入護層電流采集終端。每個護層電流采集終端可接入4路護層 電流互感器信號，護層電流采集終端安放于每組接頭旁的現場采集箱內，對4路護層電流互感器的信號進行實時采集 分析，并將數據結果通過通訊總線發送至中心數據服務器。

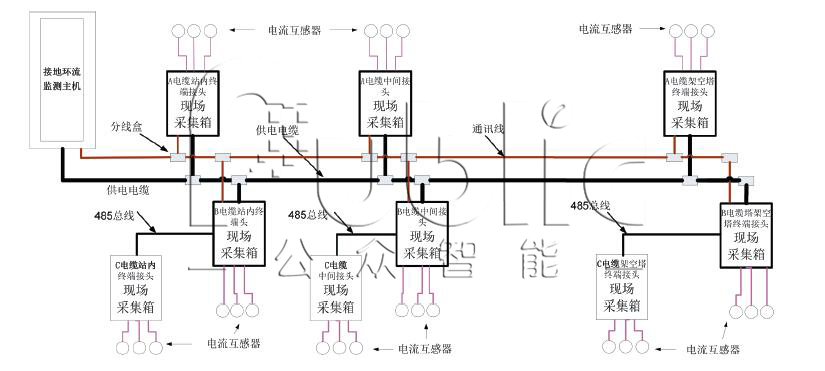

圖1 接地環流在線監測系統結構示意圖
護層環流采集裝置
護層環流采集裝置 ，由信號調理器和數據采集通訊器組成。采用4通道同步信號采集技術，實現對互感器信號的限壓保護、濾波放大、AD變換、數學運算、結果保存、數據遠傳等功能。其具有較好的線性放大和限幅保護功能， 抗干擾能力強。其通過雙芯屏蔽電纜與接地環流互感器相連接。

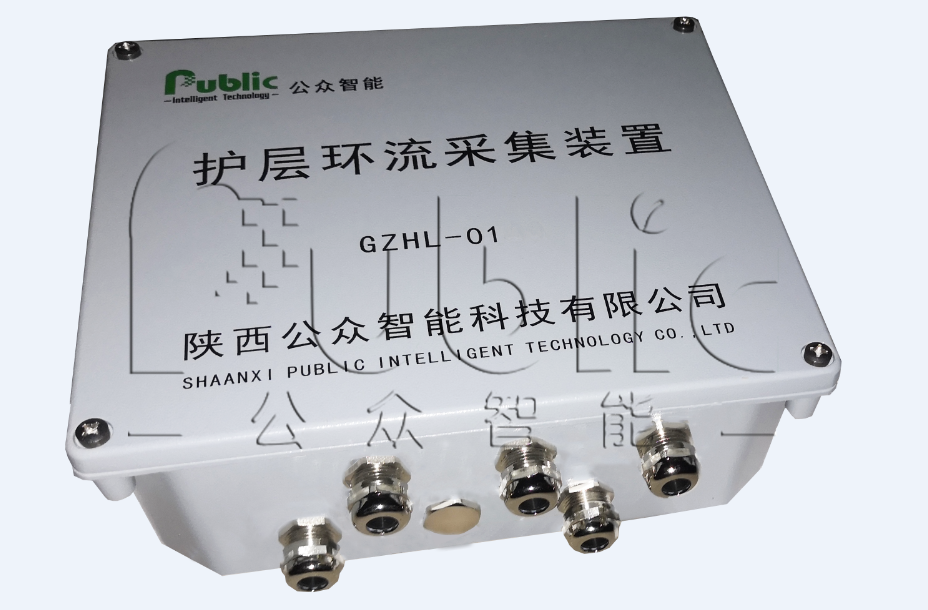

圖2 護層環流采集裝置

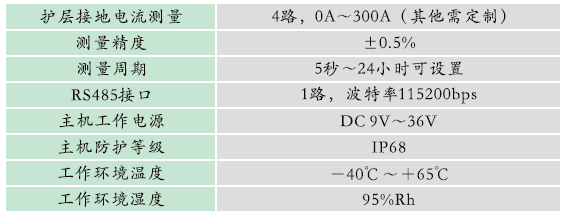

技術指標：
接地環流互感器
互感器采用精密開合電流互感器，一次側單匝穿心，直接將其套在被測電纜的接地線上，互感器采用鉗形安裝方 式，不必斷開電纜接地，二次側可輸出mA級的測量信號，磁芯采用坡莫合金，可以適應不同場合不同精度要求的電 流測量。

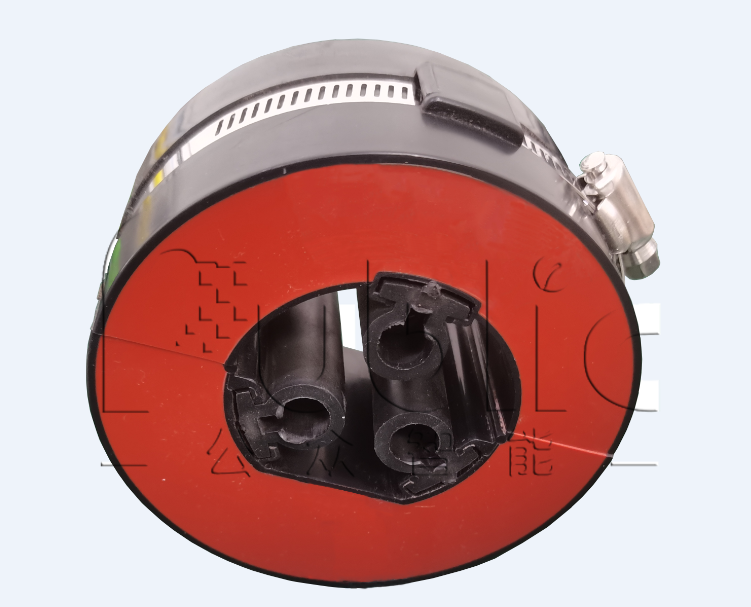

圖3 接地環流互感器

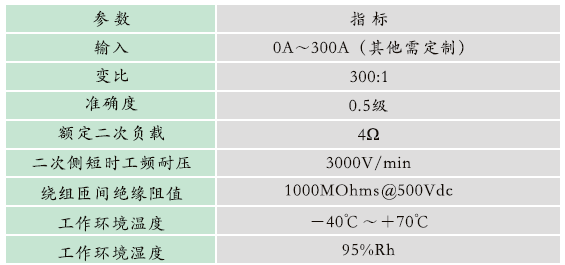

技術指標：
系統安裝案例(現場照片)

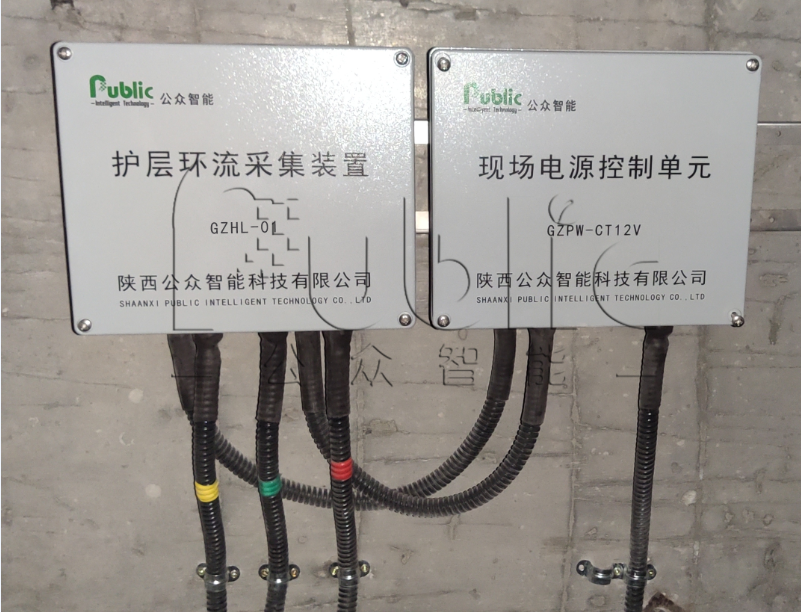

圖4 現場安裝示意圖
