1、案例經過

　　某平1401線和某水1402線位于某市某鎮。兩條回路各有兩組高架接頭及三組中間接頭，本次測試為帶電檢測，測試時兩條回路已運行一個月左右。

　　經過測試，發現某水線3#接頭C相有局部放電產生。在重新制作電纜接頭后又再次進行了測量，局放信號消失。

　　2、 檢測分析方法

圖1：某水線中間接頭測試示意圖

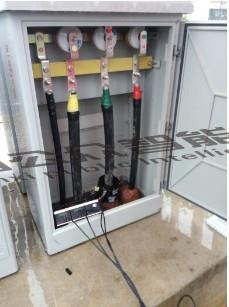

圖2：HFCT傳感器安裝示意圖

　　測試過程如圖1和圖2所示，將HFCT傳感器安裝在接地箱內的接地線上。測試發現，某水線3#中間接頭A、B、C三相均得到較高的放電幅值和頻次。經過分析，初步判定該處接頭有局放產生。圖3至圖5分別為某水線3#中間接頭A、B、C三相的局部放電幅值和頻次趨勢圖數據。由圖中可以看出，A相測得的幅值均大于90pC，頻次在150以上;B相測得的幅值均大于135pC，頻次在225以上;C相測得的幅值均大于250pC，頻次均大于500?？梢钥闯?，C相的的信號大于A、B兩相。

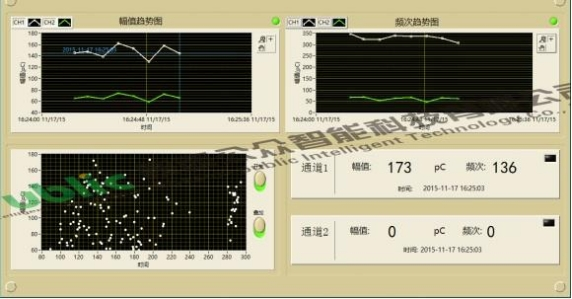

圖3：某水線3#中間接頭A相幅值頻次趨勢圖

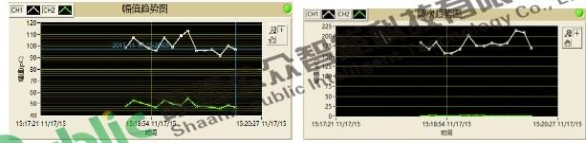

圖4：某水線3#中間接頭B相幅值頻次趨勢圖

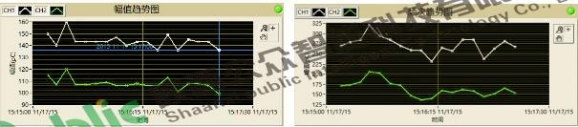

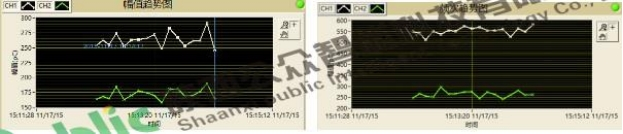

圖5:某水線3#中間接頭C相幅值頻次趨勢圖

　　針對這種情況，進行了進一步分析，分析步驟如下：

　　(1)因高頻局放信號能夠在通過接地箱內連接在一起的接地線進行傳播(部分高頻局信號能夠穿過保護接地箱各相的保護器)，因此需要對各相采進行同步采集，并對得到的圖譜進行分析，確定局放信號具體來源于哪一相。圖6為實驗結果，結果表明局放信號來自于3#接頭C相。

圖6：相間分析結果

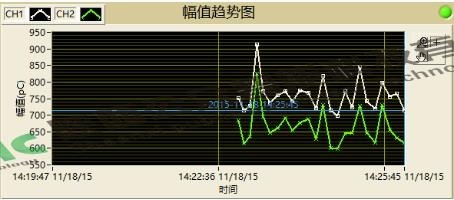

　　(2)確定產生局放的接頭后，進一步在接頭附近進行測量。因?yàn)楦哳l信號會隨著接地線的延伸而衰減，因此接頭附近的局放信號應當為接地箱內數倍。圖7和圖8為接頭附近的測試過程，圖9和圖10為測試數據，最大值為910pC，為接地箱內最大值的3.1倍。且譜圖有明顯的放電特征，如圖11所示。

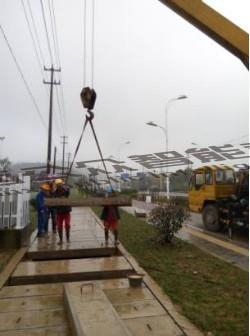

圖7：某水線3#中間接頭打開井蓋測試

圖8：某水線3#中間接頭C相測試示意圖

圖9：某水線3#中間接頭C相附近測試示意圖

圖10：某水線3#中間接頭C相附近測試示意圖

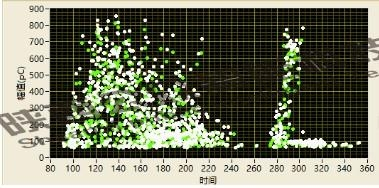

圖11：某水3#接頭C相附近局放信號譜圖

　　再次測量以及進一步分析，某水線3#中間接頭C相附近的局部放電幅值和頻次均超過軟件預設的報警門限，確認該處電纜有明顯的局部放電信號產生。

　　為了避免出現故障，某市供電局決定對該處接頭進行更換。圖12為更換過后的電纜接頭。

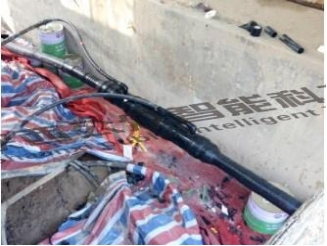

圖12：某水線3#中間接頭重新制作后現場圖片

圖13：某水線3#中間接頭重新制作后測試過程

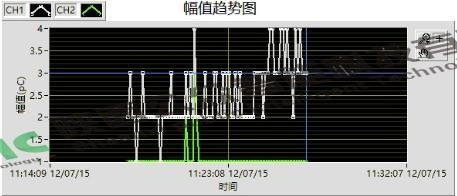

圖14：某水線3#中間接頭重新制作后幅值趨勢圖

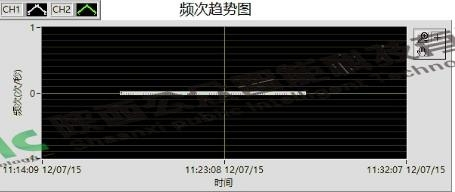

圖15：某水線3#中間接頭重新制作后頻次趨勢圖

　　采用便攜式雙通道局放檢測裝置對更換過的接頭再次進行測量，測量結果如圖14和圖15所示。從圖中可以看出，所測得的放電頻次均為0，即無局放信號產生。
