1、電纜局部放電的基本原理

　　在實際操作中，電纜絕緣體內部在制造或施工過程中可能會存在氣泡等殘留物或其他滲入一些雜質。這些有氣泡的區域的擊穿場強相對來說要比平均的擊穿場強更低，就可能會產生特殊的放電現象。也正是由于電場的作用和影響下，只有某些部分會產生放電現象，并沒有將放電的現象真正貫穿在施加電壓的導體之間，也就是說尚未擊穿的這種現象被稱之為局部放電的現象。

　　這種放電狀態可能會導致導體絕緣局部短路，而無法形成導電通路。在高壓電力電纜結構中，局部放電會對絕緣介質本身造成影響。當局部放電程度較輕微或細微時，對電力設備絕緣介質整體影響較小。但若局部放電現象明顯，就可能導致絕緣設置遭受破壞，使其絕緣強度大幅下降。這也是高壓電力設備運行過程中絕緣介質被損壞的重要影響因素之一。

　　高壓電力電纜中出現局部放電的現象主要原因包括以下幾個方面：首先，當絕緣體中某些特定區域的電場強度達到了能引起擊穿的場強時，該區域就會出現放電現象。其次，當導體表面存在毛刺、導體截斷或?qū)w直徑太小時，在附近的電場也可能產生放電。另外是浮動電位的金屬體出現感應放電或者存在連接點接觸不好的現象，也可能會產生放電的問題。

　　2、局部放電監測裝置

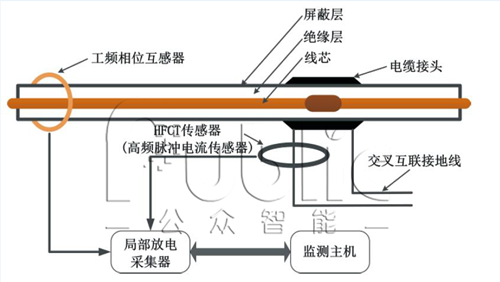

　　我司研制的高壓電纜局部放電在線監測系統通過安裝在電纜接頭接地線上的高頻脈沖電流傳感器，來耦合電纜本體里的局部放電脈沖電流信號;耦合到的脈沖信號通過同軸電纜傳送至局部放電采集器，對模擬信號經過放大、模數轉換后變成數字信號再傳送至監測主機。工頻相位互感器采用羅氏線圈耦合電纜本體的工頻信號，用于同步采集器。
