電力設備的運轉狀況直接影響電網的平穩運行。目前的電力設備在制造、組裝和使用過程中很容易出現絕緣缺陷，這可能導致設備故障。局放既是導致絕緣故障的重要因素，也是評估絕緣質量的主要方法。因此，在電力設備現場明確局放源的準確位置，有助于提高電網的運行效率和安全性。

　　局部放電帶電檢測技術原理及特征

　　高頻(射頻)電流法

　　高頻電流法是一種非接觸式局部放電檢測量方法，它是傳統脈沖電流法的擴展。該方法使用高頻羅氏線圈代替測量阻抗，從耦合回路中提取局部放電的陡脈沖電流信號。由于該方法信號響應引入測量回路的等效阻抗極小(毫歐級)，且可穿套于試品接地線或接地扁鐵上實現非電接觸式測量，并不會對設備正常運行造成任何影響。在實際的帶電檢測中，通常使用開環結構的羅氏線圈進行檢測。

　　超高頻法

　　當絕緣內部局部放電發生時，會產生高達GHz的電磁波，這個信號在金屬箱體內的衰減比在自由空間中要慢，因此可以在設備內部傳播，并通過箱體和套管連接縫隙傳遞到外部?；诖?，，可以使用超高頻(UHF)傳感器來檢測變壓器內部局部放電產生的超高頻電磁波信號，獲取局部放電的相關信息，從而實現對變壓器絕緣狀態的診斷。

　　UHF傳感器根據安裝方式的不同可以分為內置式傳感器和外置式UHF傳感器。內置式傳感器安裝在設備內部，而外置式UHF傳感器則安裝在設備外部。采用超高頻方法可以探測到300~3000MHz范圍內的局部放電信號，在合理選擇頻帶的情況下，可以有效避免現場干擾的影響。除此之外，UHF傳感器的優勢還在于其瞬態響應表現出色、線性度高、并具有很高的靈敏度。盡管實驗證明脈沖電流參數和超高頻參數呈現相同的變化趨勢，可用超高頻法參量(dB)近似反映放電的強弱，但變壓器內部構造相當復雜，超高頻測量的機理與傳統的脈沖電流法完全不同，不同位置和不同類型缺陷的局部放電電磁波強度、傳播路徑和衰減程度的差異對UHF放電量的標定帶來較大難度。

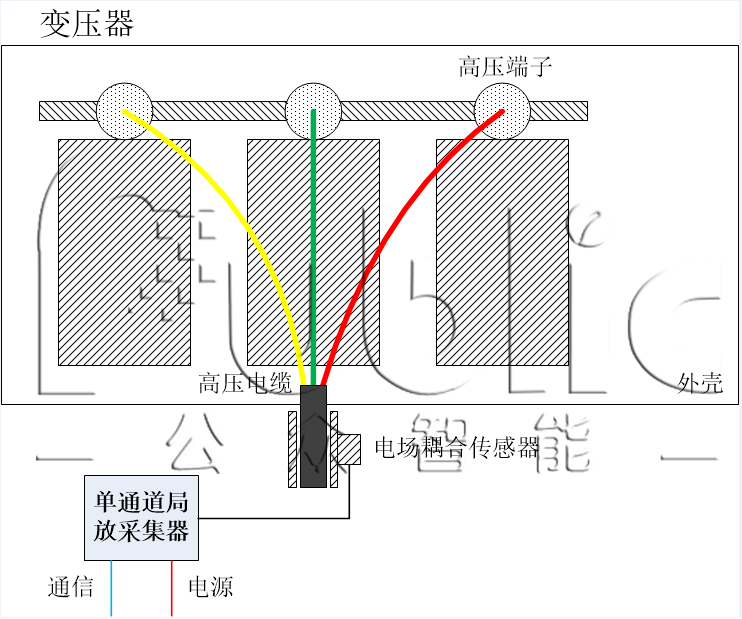

　　公眾電氣研發的GZPD-1000B型變壓器局部放電在線監測系統適用于對變壓器進行狀態監測與缺陷診斷，系統采用分布式結構、現場測量、數字傳輸。能夠?qū)\(yùn)行變壓器的當前狀態及發展趨勢進行分析判斷，為設備的運行和維護提供決策參考，為設備已有故障或潛在故障的判斷提供依據。系統采取模擬濾波、周期脈沖剔除、設置動態閾值、開相位窗口等抗干擾措施，保證監測結果的真實可靠。
